振動篩圖紙怎么看？

文章出處：原創 責任編輯：admin 人氣：5269 發表時間：2016-04-15 03:04

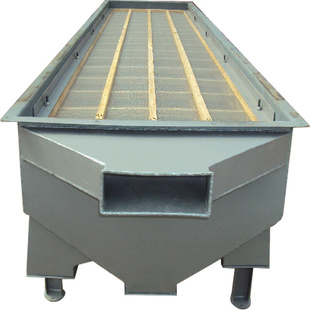

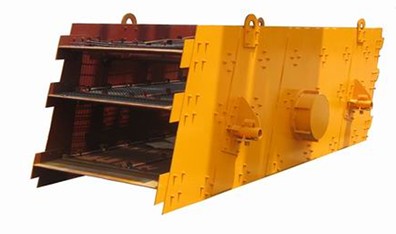

天豐振動做為振動篩分生產廠家，無論是技術人員還是銷售人員都會與圖紙打交道。而振動篩圖紙主要是技術人員用于交流的語言，不是人員看振動篩類的圖紙是有困難的，乍一看似乎看得出個所以然來，仔細一看，又好像不是那么回事。做為振動篩銷售人員，即使我們對圖紙不是很精通，但是簡單的圖紙也應該看得懂，只有自己懂的多了，自己銷售起產品來才會更加的順利。

既然知道圖紙這么重要，今天就給大家分享了一下怎么樣才可以看懂振動篩圖紙？

1.確定圖紙的種類。

振動篩圖紙有很多種類，分裝配圖、簡圖、原理圖、零件圖等，首先要確定你拿到的是一張什么圖紙，你才知道圖紙表達的是什么對象，表達了那些方面，表達到什么程度。

　　
2.讀取對象信息。

圖紙雖然每個人、每個公司都不會相同，但都遵循我國的制圖標準，一張圖紙做出來就是為了給人看的，要是特殊的地方太多，別人沒法看就失去了它的意義。首先看標題欄（右下角）里面的對象名稱、編號、數量、材料（如果有）、比例、單位等信息，這些信息的位置可以參看手冊相關部分的內容。

　　

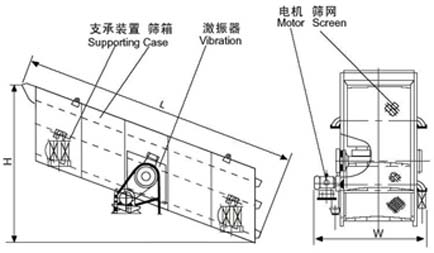

3.確定視圖。

如果是原理圖等類型的非“標準”圖紙，就沒有嚴格的視圖這個概念了。標準的圖紙很少都有一個視圖的。視圖的概念來源于畫法幾何的投影，這個知識也可以看看手冊的相關內容，簡單的說，我們我國的制圖標準，一個物體，正面看到的稱之為主視圖，左邊看到的稱之為左視圖（擺放在主視圖右邊），頂上看的稱之為俯視圖（放在主視圖的下邊），以及剖視圖等等很多的視圖的概念。反映在圖紙是，視圖就是一塊“東西”，塊與塊間不會有尺寸、文字、線條等內容聯系起來他們，中間就是空白的。有建筑等視圖能力的人對這些概念不會陌生的，都是通用的。

　　
4.分清主體與標注注解。

確定了有幾個視圖，分別是什么視圖，之后就要分清主體（暫且這樣叫吧，這詞我發明的），主體就是描述機械零部件的那些線條（實際的零部件二維世界里就是些線條），這個根據線的粗細就能分出來了（細線都是標注線），主體的線只有粗實線（粗細可以相對比較來判斷，標準里面粗細也有標準的）、粗虛線和剖面線。

　　
5.由主體還原零部件的實際樣子。

這是視圖的關鍵點，其他的都可以看看書、翻翻手冊搞定，只有這個，需要積累和空間想象能力的，不能還原實際零件的樣子，就會出現那個笑話說的挖個井卻造了個煙囪。還原的時候如果有困難，可以仔細確定每個視圖到底是什么視圖（包括剖視圖等表達方法），輔助尺寸標注（例如R代表半徑，那條線就是個圓弧（面），這些標注在手冊里面有，也比較簡單。

　　
6.確定零部件尺寸。

這個可以大概的看一下，有個大概的概念就行了，如果是制造者，到用到的時候再去看。

　　
7.內外行分界線。

到這里，只要你看過圖紙，并研究過機械設計手冊里面的有關圖紙表達的內容，你算是看得懂圖紙的外行了，就像你看了一份房子的圖紙后，你知道了房子的戶型結構，大小了，不想深入的可以到此為止。然而，機械類的圖紙信息，遠遠不止這些。

　　
8.入行機械識圖。

圖紙（這里說的都是標準的圖、原理圖等不做介紹）表達的是一個零件或者部件或者一臺機器的結構、尺寸、材料、精度等等機械行業用得到的所有設計數據，入行前已經看到了材料和結構部分，后面接著講其他信息，由于機械類的信息幾乎全部都在圖紙里面，光看機械設計手冊就上千頁，所以這里不能全部分享完經驗，只能是入行的經驗。

　　
9.精度。

振動篩類的尺寸（例如一個圓柱的直徑）不只是一個尺寸而已，無論標注了公差（±0.XX這樣的）還是沒有標注的尺寸都是一個范圍，這就是機械的（尺寸）精度，這個概念要一直都有。因為振動篩的零部件一般都是大批量生產的，需要精度來控制每一個零件（他們不可能一樣大小，存在誤差）的尺寸在的范圍。同樣的，零部件還有形位公差（也是標注不標注都是存在的）。未標注的精度（公差）在我國標準里面都有規定，有的圖紙技術要求里面會寫明，精度是機械零部件的靈魂，這需要的積累，對照手冊里面可以學習懂每一個圖紙上的精度信息。

　　
10.工藝。

工藝簡單的說就是如何制造（組裝）這個零部件的方法，振動篩圖紙雖然沒有工藝（過程）的直接信息表達，但是它卻包含了基本的工藝。一個零部件設計出來，加工不出來是沒有任何意義的，如何加工是設計者考慮過的事情，在圖紙里面也會有表達。

　　
粗糙度：粗糙度決定了使用要求，同時也限定了加工方法的要求。

　　
精度：比如一個要素（一個裝軸承的內孔）的尺寸、位置、形狀公差及其粗糙度要求，會隱含對它的加工工藝要求（磨削）。

　
熱處理：熱處理使得加工可行，性能達到了使用要求。

　　
表面處理：表面處理一般會在技術要求里面提出。
